全面了解锻造裂纹与热处理裂纹及辨别方法

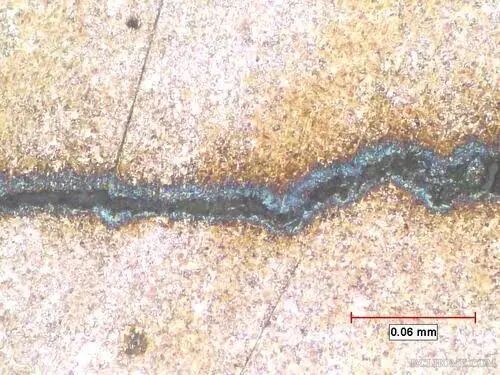

      锻造裂纹一般在高温时形成，锻造变形时由于裂纹扩大并接触空气，故在100倍或500倍的显微镜下观察，可见到裂纹内充有氧化皮，且两侧是脱碳的，组织为铁素体，其形态特征是裂纹比较粗壮且一般经多条形式存在，无明细尖端，无明细的方向性，除以上典型形态外，有时会出现有些锻造裂纹比较细。裂纹周围不是全脱碳而是半脱碳。

     淬火加热过程中产生的裂纹与锻造加热过程形成的裂纹在性质和形态上有明显的差别。对结构钢而言，热处理温度一般较锻造温度要低得多，即使是高速钢、高合金钢其加热保温时间则远远小于锻造温度。
     由于热处理加热温度偏高，保温时间过长或快速加热，均会在加热过程中产生早期开裂。产生沿着较粗大晶粒边界分布的裂纹；裂纹两侧略有脱碳组织，零件加热速度过快，也会产生早期开裂，这种裂纹两侧无明显脱碳，但裂纹内及其尾部充有氧化皮。有时因高温仪器失灵，温度非常高，致使零件的组织极粗大，其裂纹沿粗大晶粒边界分布。

01

锻造缺陷

02

热处理缺陷

02

锻造裂纹与热处理裂纹产生原因

03

热处理裂纹产生机理与磨削裂纹产生机理

01

零件热处理裂纹产生的原因

02

关于裂纹的类型

03

裂纹的分辨方法

<section powered-by="xiumi.us" style="margin: 0px; padding: 0px 15px; max-width: 100%; box-sizing: border-box; font-family: -apple-system-font, BlinkMacSystemFont, " helvetica="" neue",="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" text-align:="" justify;="" font-size:="" 16px;="" color:="" rgba(169,="" 120,="" 6,="" 0.992);="" letter-spacing:="" 1.8px;="" line-height:="" 1.8;="" overflow-wrap:="" break-word="" !important;"="">

     如何区分究竟是淬火裂纹、回火裂纹、锻造裂纹还是磨削裂纹等是很重要的，这样便于准确查找裂纹发生在哪一工序，有利于分析裂纹产生的原因。

     第一，注意淬火裂纹和磨削裂纹形态的不同。对于淬火时未发现而在磨削后才发现的裂纹，要区别是淬火裂纹还是磨削裂纹。在裂纹未附着污染物时比较容易，此时注意裂纹的形态，特别是裂纹发展的方向，磨削裂纹是垂直于磨削方向的，呈平行线形态，或呈龟甲状裂纹。磨削裂纹的深度根浅，而淬火裂纹一般都比较深，比较大，与磨削方同无关，多呈直线刀割状开裂。

     第二，注意裂纹发生的部位。尖锐的凹凸转角处、孔的边缘处、刻印处、打钢印处及机械加工造成的表面缺陷等部位，在这些部位发生的裂纹多属淬火裂纹。

      第三，通过观察零件的裂断面来区分是淬火裂纹还是淬火前的锻造裂纹或其他情况造成的裂纹。若裂纹断面呈白色或暗白色或浅红色(水淬时造成的水锈)，均可断定为淬火裂纹，若裂纹断面呈深褐色，甚至有氧皮出现，那就不是淬火裂纹，系淬火前就存在的裂纹，是零件经过锻造或压延时形成的裂纹，这些裂纹都会因淬火而被扩大。因淬火裂纹基本上是在MS点以下时形成的，其断面是不会被氧化的。

     第四，在显微组织中，淬火裂纹是沿晶界断裂，若不是沿晶界断裂，而是沿晶内断裂，则属于疲劳裂纹。

     第五，如果裂纹周围有脱碳层存在，那就不是淬火裂纹，而是淬火前就存在的裂纹，因为淬火裂纹是淬火冷却时产生的，绝不会发生脱碳现象。
